• JZS-14B用途

  JZS-14B延時中間繼電器作為輔助繼電器，用于直流操作的保護回路中，以增加主保護繼電器的觸點數量和觸點容量。

  JZS-14B原理及結構

  本繼電器由電子元件、CMOS集成數字電路組成作延時元件，及小型大功率繼電器組成。

  主要技術數據

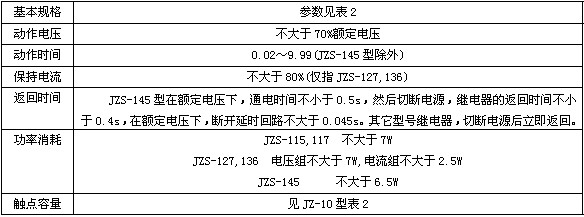

  表1

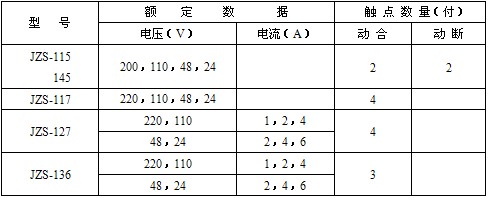

  表2


  表3

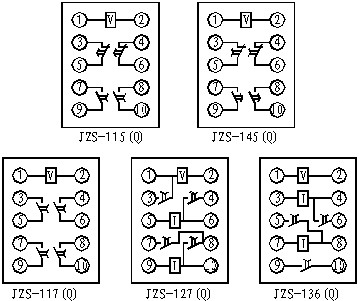

  JZS-14B內部接線圖

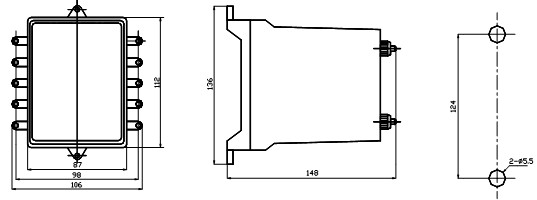

  JZS-14B外形及安裝開孔尺寸圖
