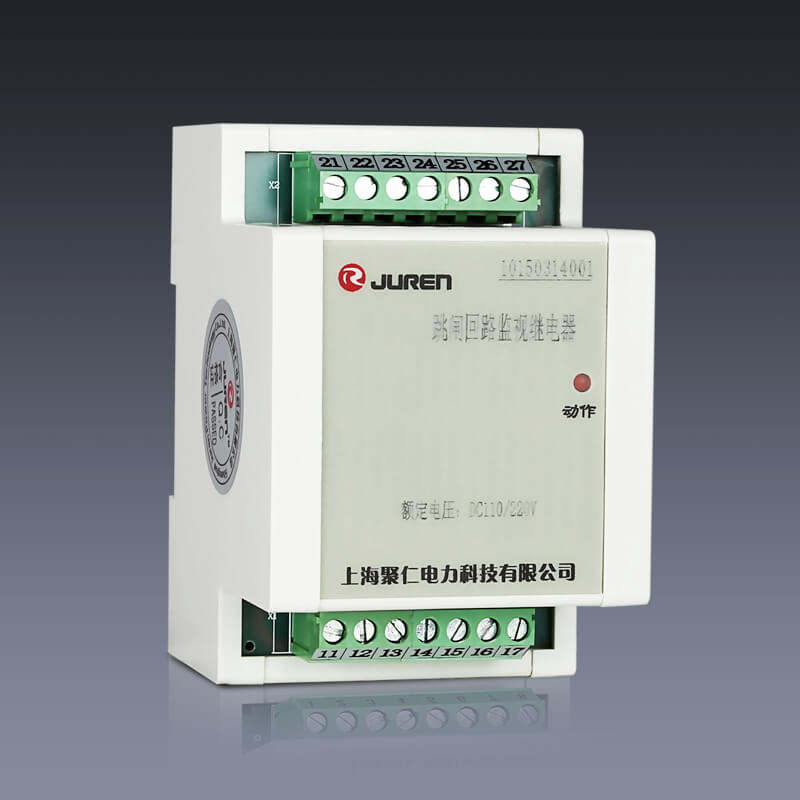

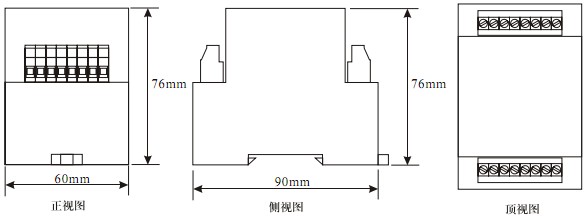

RDJS-1D型跳閘回路監視繼電器

文章類別：跳閘回路監視繼電器

文章概述

產品型號：RDJS-1D；
額定電壓：220V、110VDC；
安裝方式：35mm卡槽安裝。

詢價留言

產品詳情
產品分類
相關文章
項目業績

RDJS-1D用途

RDJS-1D型跳閘回路監視繼電器可連續監視斷路器中的跳閘回路。并對下列情況產生報警。
a) DC電源消失。
b) 跳閘線圈及其引線發生故障。
c) 斷路器輔助接點的故障。
d) 監視繼電器本身的故障。

RDJS-1D工作原理

該繼電器由一個電磁型輔助繼電器和一個提供返回延時的 RC 回路組成。在繼電器線圈回路中串接一個發光二極管，當
跳閘回路完好時則發光二極管亮(輔助繼電器在動作狀態)。
當斷路器處在“合閘”狀態(參閱圖1)，有電流通過發光二極管、輔助繼電器線圈、斷路器輔助觸點，流到跳閘線圈，一旦這個回路開路或直流電源消失，輔助繼電器經一段延時后返回，并通過它的觸點給出報警信號。
若保護繼電器動作跳閘，它的跳閘接點將RDJS-1D繼電器短接，經過一定時間(斷路器跳閘時間)后斷路器斷開。它的輔助接
點亦就轉換，保護繼電器跳閘接點也返回而斷開，本繼電器通過斷路器另一輔助觸點恢復供電。
該繼電器中的輔助繼電器在下列時間內處于動作狀態：
(1) 保護繼電器跳閘觸點閉合到斷路器跳閘。
(2) 斷路器輔助觸點轉換到保護繼電器觸點斷開。
這是通過 RC 電路實現的，使輔助繼電器延時后返回，假使斷路器失靈則保護繼電器跳閘觸點保持閉合的時間長于繼電器延時時間，因而RDJS-1D將給出報警信號。

RDJS-1D繼電器的型號及含義

RDJS-1D技術數據

4.1 額定電壓:220V、110VDC。
4.2 觸點形式與容量：具有二付轉換觸點和一付動斷觸點；觸點斷開容量為 DC220V，0.1A ( pf=0.4、L/R=5ms);AC220V，
3A。
4.3 延時時間≥0.3s。
4.4 繼電器接圖(見圖2)

4.5 介質強度
繼電器各導電路對外露的非帶電金屬部分及外殼之間，輸入電路對觸點之間，應能承受2kV(有效值)，50Hz的交流試驗
電壓，歷時1min試驗，而無絕緣擊穿及閃絡現象。
4.6 工作條件
a) 使用地點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽和
有較嚴重的霉菌存在；
b) 使用地點不允許有較強的振動和沖擊；
c) 使用地點應具有防御雨、雪、風沙的設施；
d) 使用地點不允許超過1.5mT的外磁感應強度。
4.7 電氣抗干擾
繼電器應符合GB7261和GB6261《靜態繼電器及保護裝置的電氣抗干擾試驗》。
