• DZ-3E/A4、DZ-3E/A4J用途

  DZ-3E/A4、DZ-3E/A4J中間繼電器(以下簡稱繼電器)是一種電磁型螺管式多觸點交、直流輔助繼電器。用于繼電保護與自動控制系統中，以增加觸點的數量及容量。DZ-3E型用于直流回路，DZ-3E/J型用于交流回路。
  DZ-3E/A4、DZ-3E/A4J主要技術要求

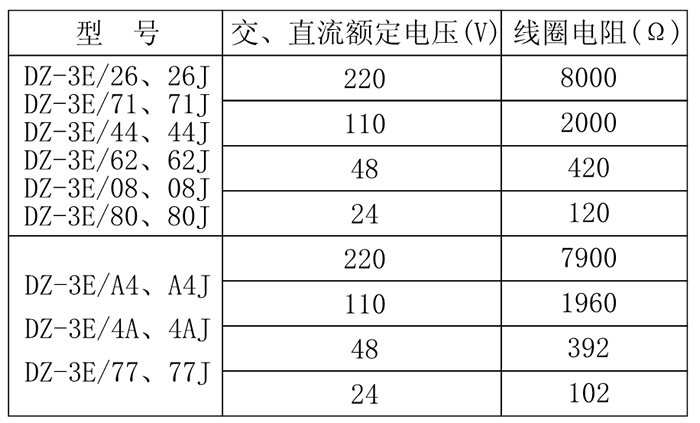

  ● 型號參數如下所示：

  ● 額定電壓：AC 220V、110V、48V、24V、 DC 220V、110V、48V、24V。
  ● 接點形式：8閉、6閉2開、4閉4開、2閉6開、8開、7閉1開、10閉4動 斷、4閉10開、7閉7開。
  ● 動作值：直流繼電器動作電壓不大于70％額定電壓、交流繼電器動作電壓不大于85％額定電壓。
  ● 動作時間：不大于50ms。
  ● 功率消耗：不大于11W。
  ● 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。
  ●輸出觸點長期允許接通電流為5A。
  ● 介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓 歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

  DZ-3E/A4、DZ-3E/A4J內部接線圖

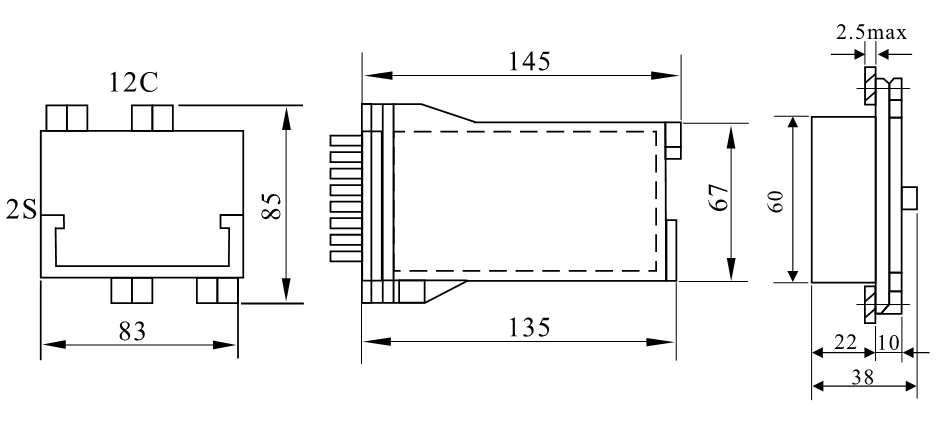

  DZ-3E/A4、DZ-3E/A4J外形尺寸圖

  采用凸出式板后接線方式

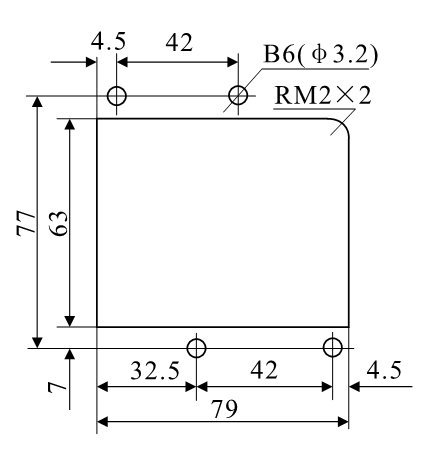

  DZ-3E/A4、DZ-3E/A4J安裝開孔尺寸圖

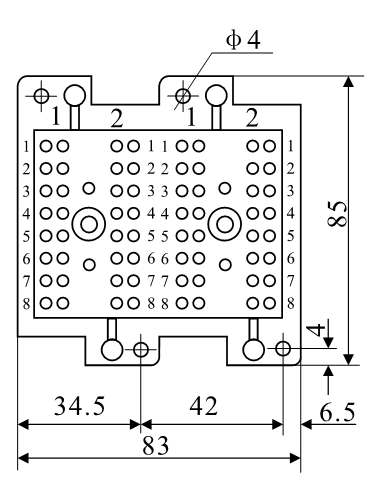

  DZ-3E/A4、DZ-3E/A4J端子圖
