• 概述

  JSS-18時間繼電器適用于電力系統繼電保護、控制回路或工業控制的直流、交流電路中作為延時控制元件之用。尤其適用于時間測量精度要求高，配合時間級差小的場合。JSS-18采用靜態集成電路，具有精度高、動作準確、可靠性高等特點。

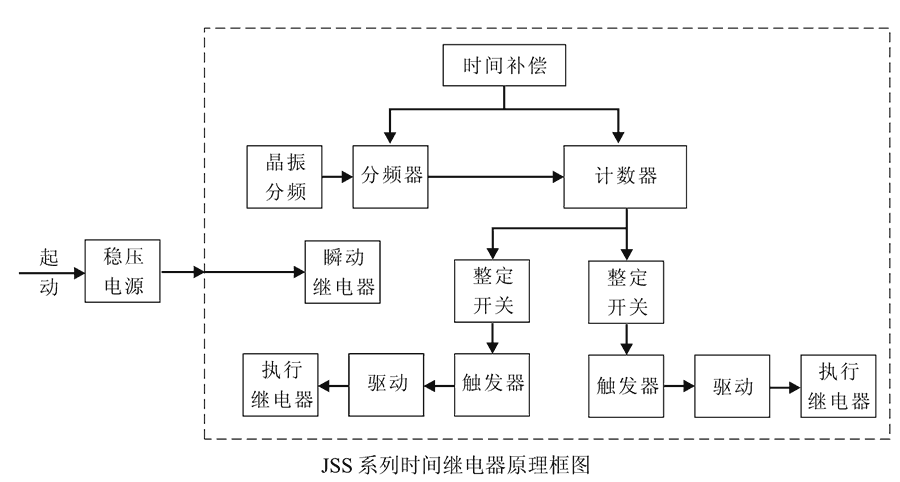

  JSS-18原理圖

  JSS-18時間繼電器采用進口CMOS集成電路構成，利用分頻、計數原理實現延時。標準時鐘脈沖由石英晶體振蕩器產生。 繼電器一旦施加額定電壓，內部瞬動繼電器動作并出口，同時使晶體起振，產生時鐘脈沖，經分頻后計數器計數，當所計脈沖數達到延時整定值時，觸發器翻轉，驅動執行繼電器動作出口。



  整定范圍表

  型號	延時范圍	延時類型	電源類型
  JSS-11A	0.02s~999min	單延時（1付瞬時轉換、三付可調延時轉換）	交流：110V、220V、380V
  JSS-12A	0.02s~999min	單延時（1付瞬時轉換、三付可調延時轉換）	直流：24V、48V、110V、220V
  JSS-13	0.02s~999min	雙延時（2付瞬時轉換、2付獨立可調延時轉換）	交流：110V、220V、380V
  JSS-14	0.02s~999min	雙延時（2付瞬時轉換、2付獨立可調延時轉換）	直流：24V、48V、110V、220V
  JSS-15	0.02s~999min	雙延時（1付瞬時轉換、2付獨立可調延時動合）	交流：110V、220V、380V
  JSS-16	0.02s~999min	雙延時（1付瞬時轉換、2付獨立可調延時動合）	直流：24V、48V、110V、220V
  JSS-17	0.02s~999min	單延時（1付瞬時轉換、1付可調延時動合）	交流：110V、220V、380V
  JSS-18	0.02s~999min	單延時（1付瞬時轉換、1付可調延時動合）	直流：24V、48V、110V、220V
  JSS-19	0.02s~999min	雙延時（1付瞬時動合、2付獨立可調延時動合）	交流：110V、220V、380V
  JSS-24	0.02s~999min	雙延時（1付瞬時動合、2付獨立可調延時動合）	直流：24V、48V、110V、220V

  接線圖



  JSS-18技術參數

  額定參數
  直流額定電壓	24V、48V、110V、220V
  交流額定電壓	110V、220V、380V
  返回電壓	直流不小于10%額定值，交流不小于15%額定值
  返回時間	直流：不大于20ms，交流：不大于25ms
  動作電壓	直流為60%~70%額定值，交流為60%~80%額定值
  整定誤差	直流：不大于0.1%整定值+3ms，交流：不大于0.1%整定值+10ms
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
