• DZB-138概述

  DZB-100型繼電器屬于帶保持中間繼電器作為輔助繼電器，用于直流操作回路中，以增加主保護的觸點容量和數量。常見的型號為DZB-115、DZB-127、DZB-138等。其中DZB-15為電流動作電壓保持中間繼電器、DZB-127、DZB-138為電壓動作電流保持中間繼電器。

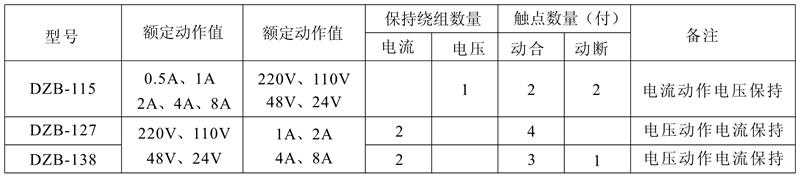

  DZB-138觸點及規格


  技術參數

  ●動作電壓：為30%~70%額定值。
  ●動作電流：不大于80%額定值。
  ● 返回值：不小于額定值的5%。
  ● 保持值：保持電流不大于80%；DZB-138保持電流不大于65%；保持電壓不大于70%。
  ● 動作時間：在額定值下不大于45ms. ● 返回時間：當輸入激勵量由額定值降至零時，繼電器的返回時間不大于60ms. ● 功率消耗：不大于7W。
  ● 介質強度：產品各導電端子連在起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電歷時1分鐘試驗而無絕緣擊穿或閃絡現象。
  ●觸點長期允許接通電流：5A。
  ●觸點斷開容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，觸點的斷開容量為50W。
  ●電壽命：5×10³次。
  ●機械壽命：2.5×10⁴次。

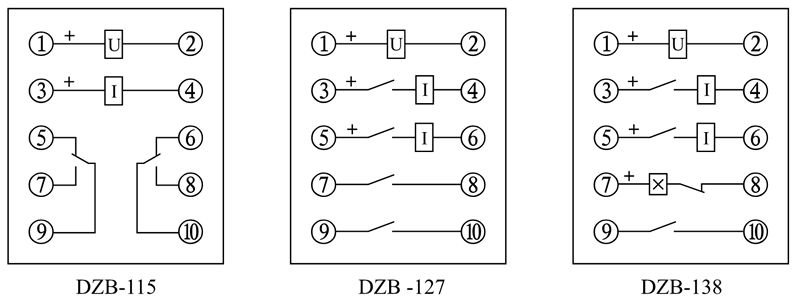

  DZB-138端子接線圖


  DZB-138板前接線


  DZB-138板后接線


  DZB-138端子圖
