• BZS-18(J)概述

  BZS-18(J)繼電器屬于延時中間繼電器，用于較高精度定時或頻繁操作需要0.1~10s的動作或返回延時的各種保護或控制回路中。常見的規格有BZS-11、BZS-12、BZS-13、BZS-14、BZS-15、BZS-16、BZS-17、BZS-18。按延時類型可分為動作延時中間繼電器和返回延時中間繼電器。觸點形式可分為：8常開、6常開2常閉、4常開支4常閉、2常開6常閉、8常閉。

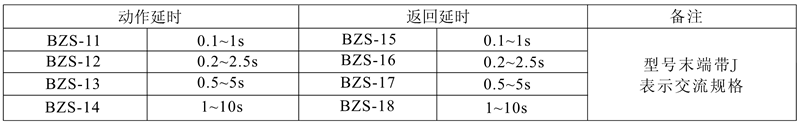

  BZS-18(J)延時時間參數表


  技術參數

  ●額定電壓：交流220V、110V，直流220V、110V、48V、24V。
  ●接點形式：8常開、6常開2常閉、4常開支4常閉、2常開6常閉、8常閉。
  ●直流動作值：直流繼電器動作電壓不大于70％額定電壓。
  ●交流動作值：交流繼電器動作電壓不大于85％額定電壓。
  ●返回值：繼電器返回電壓不小于5％額定電壓。
  ●延時整定誤差：不大于整定值的2％。
  ●功率消耗：直流不大于10W，交流不大于10VA。
  ●絕緣電阻：不小于300MΩ（在交變濕熱條件下，不小于4MΩ)
  ●熱性能：當周圍環境溫度為40℃時，繼電器電壓工作（或電流保持）繞組應能長期承受110％ 額定工作電壓（或額定保持電流）值，其允許溫升應不超過65℃。
  ●觸點長期允許接通電流：5A。
  ●觸點斷開容量：在直流有感回路(τ=5ms)，U≤250V，I≤1A，為50W；在交流(cosφ= 0.4)回路，U≤250V，I≤1A為250VA。
  ●電壽命：5×10³次。
  ●機械壽命：2.5×10⁴次。

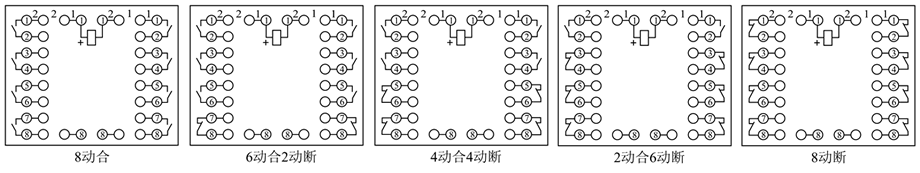

  BZS-18(J)端子接線圖


  BZS-18(J)調試方法

  1、動觸點與靜觸點間隙不小于2mm。
  2、動合觸點閉合后的壓力不小于0.1N，動斷觸點壓力不小于0.08N，調整動觸點的壓力可改變吸合及釋放電壓數值。
  BZS-18(J)凸出式板后接線
