• 概述

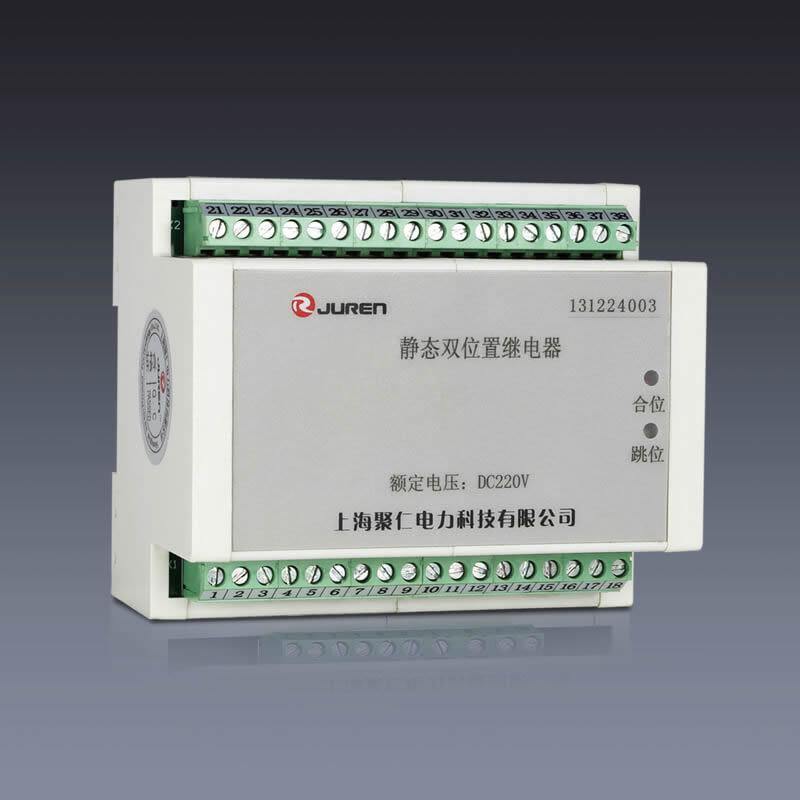

  HJWS-9600用于交直流操作的各種保護和自動控制的裝置中，作為切換閉鎖元件。HJWS-9600安裝方式采用35mm導軌條安裝，殼體為歐規殼體。而老式的雙位置中間繼電器一般采用凸出式固定結構、凸出式插拔結構、嵌入式插拔結構。這三種殼體的體積比較大，而且安裝時需要在開關柜上要預先開孔，因為每個廠家的繼電器的開孔尺寸大小不一樣，往往在選型上出現偏差，就會導致孔位太大或者太小，而采用導軌安裝的雙位置中間繼電器，只需要在開關柜內安裝導軌條無需開孔并支持多個拼接。

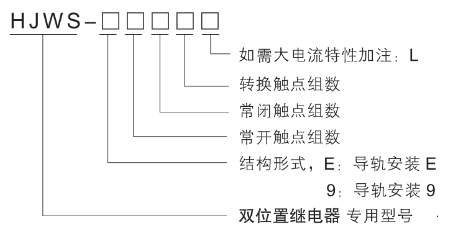

  型號及含義



  HJWS-9600技術參數

  額定參數
  直流額定電壓	110V、220V可選
  交流額定電壓	110V、220V可選
  合閘線圈動作值	不大于70%額定電壓
  跳閘線圈動作值	不大于70%額定電壓
  功耗	不大于5W
  動作時間	不大于30ms
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

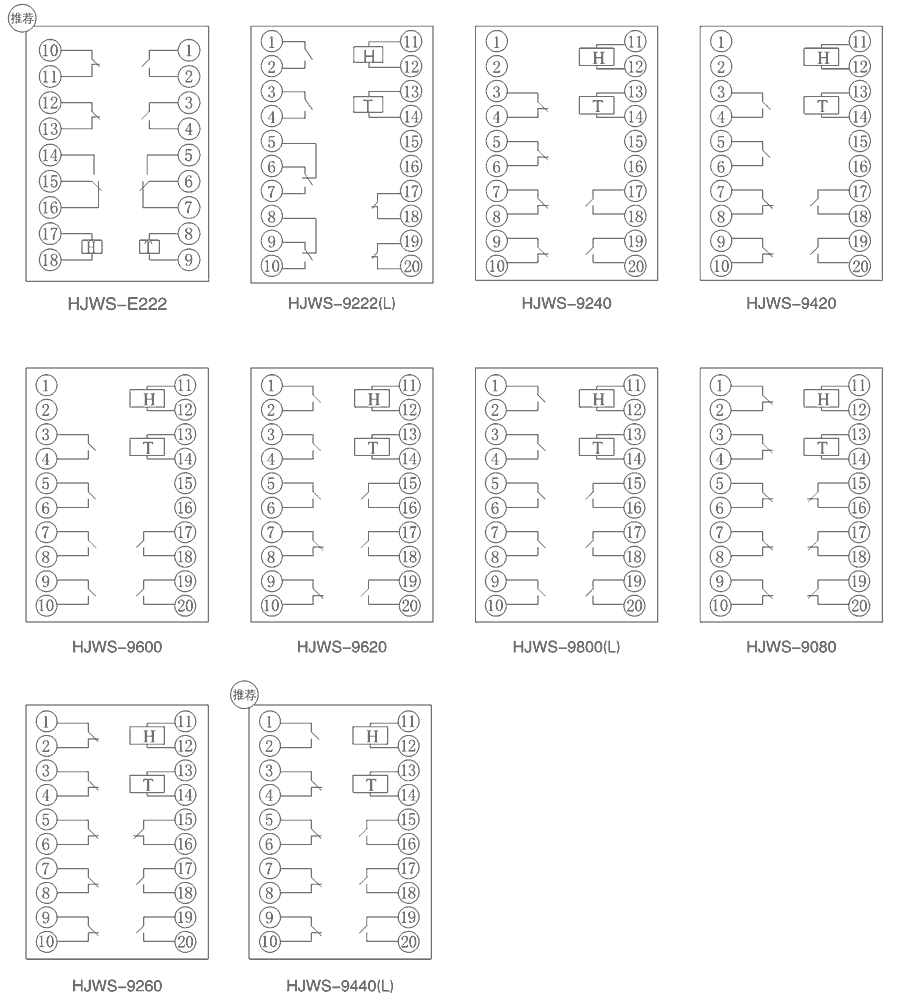

  接線圖



  主要特點









  HJWS-9600外形尺寸圖
