JZL-260靜態中間繼電器

文章類別：JZL型靜態中間繼電器

文章概述

型號說明：JZL-260。
功能說明：電流工作中間繼電器。
觸點形式：2常開6常閉0轉換。
額定電流：0.25A、1A、2A、4A

詢價留言

產品詳情
產品分類
相關文章
項目業績

JZL-260概述

JZL-260中間繼電器用于各種保護和自動控制線路中，以增加保護和控制回路的觸點數量和觸點容量。JZL-260繼電器由電子元器件和精密小型繼電器等構成，是電力系列中間繼電器更新換代首選產品。

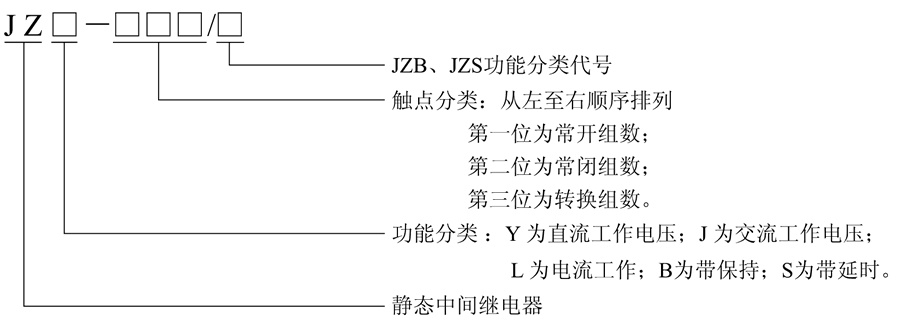

型號及其含義

JZL-260主要特點

●采用線圈電壓較低的多個優質密封小型繼電器組合而成，防潮、防塵、不斷線，可靠性高，克服了電磁型中間繼電器導線過細易斷線的缺點。
●功耗小，溫升低，不需外附大功率電阻，可任意安裝及接線方便。
●JZL-260觸點容量大，工作壽命長。
●繼電器動作后有發光管指示，便于現場觀察。
●延時只需用面板上的撥碼開關整定，延時精度高，延時范圍可在0.02-5.00S任意整定。

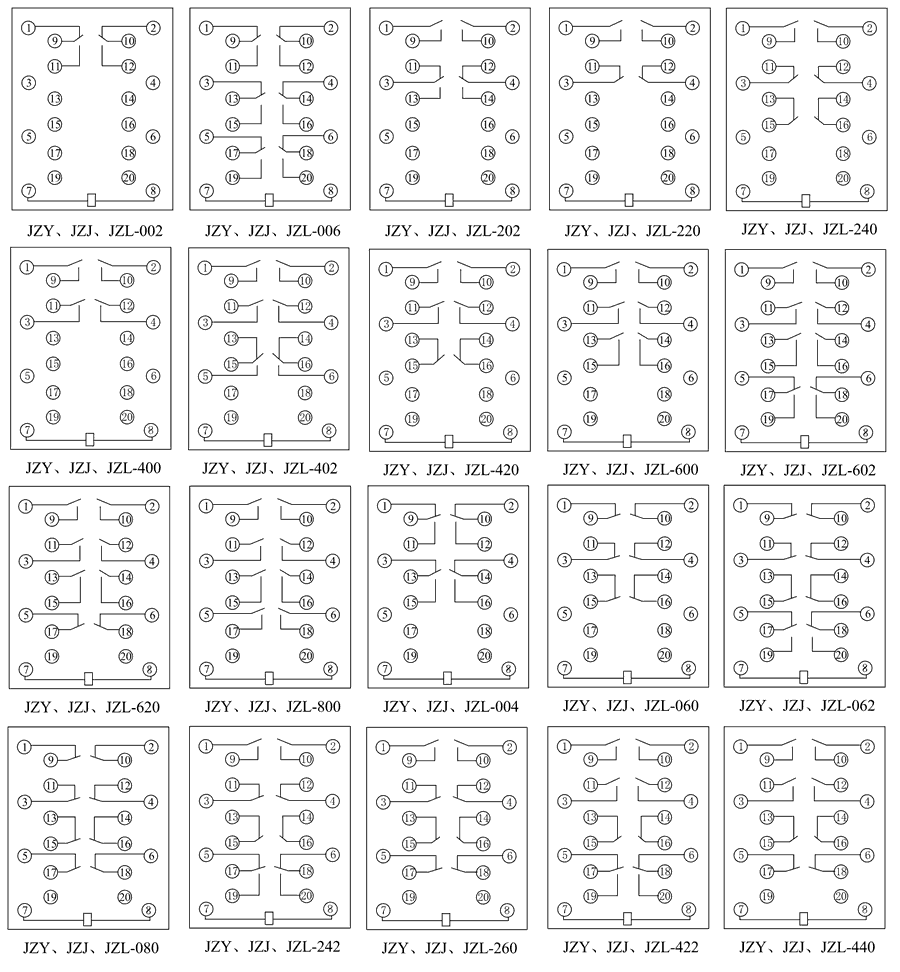

JZL-260接線圖

JZL-260技術參數

●額定電壓：額定電壓DC/AC48V，110V，220V，380V。
●額定電流：0.25A，1A，2A，4A。
●直流動作：動作值電壓直流應不大于額定電壓 70%。
●交流動作：動作值應不大于額定電壓 75%。
●動作電流：不大于額定電流80%。
●返回值：返回電壓應不小于10%額定電壓。
●保持值：保持電流和保持電壓應不大于75%額定值。
●動作時間和返回時間大不于20ms。
●觸點容量：在電壓不超過250V，電流不超過1A，時間常數為5ms±0.75ms直流有感負荷電路中，斷開容量為50W；在電壓不超過250V，電流不超過5A，功率因數為cosφ=0.4±0.1的交流電路中，斷開容量為500VA。
●功率消耗：在額定電壓不大于6W/6VA。
●延時范圍：0.02-5.00秒。
●絕緣耐壓：繼電器所有電路對外殼及非帶電金屬部分，以及在電氣上無聯系的各電路之間耐受交流50HZ，電壓2KV歷時1分鐘試驗無擊穿。
●觸點長期允許接通電流：5A。
●電壽命：5×10⁴次。
●機械壽命：2.5×10⁴次

JZL-260板前接線

JZL-260板后接線

JZL-260凸出式板后接線
