• 概述

  HRTH-J-2Z跳位、合位、電源監視繼電器，用于開關合位監視、跳位監視、電源監視、斷路器監視。具有工作電流小，能監視多種開關、斷路器。適用干交流50Hz和60Hz。HRTH-J-2Z分合位電源監視繼電器的工作電壓通用性強、返回系數高、功耗低、抗干擾性能好。

  主要技術參數

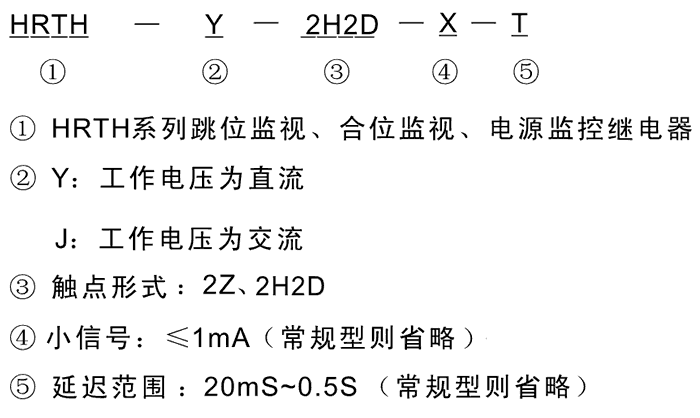

  HRTH-J-2Z觸點形式及工作電壓

  型號	觸點形式	額定電壓	額定電流
  HRTH-Y-2H2D	2常開2常閉	DC：48V、110V、220V	4~6mA
  HRTH-J-2H2D	2常開2常閉	AC：48V、110V、220V	4~6mA
  HRTH-Y-2Z	2轉換	DC：48V、110V、220V	4~6mA
  HRTH-J-2Z	2轉換	AC：48V、110V、220V	4~6mA
  HRTH-Y-2H2D-X-T	2常開2常閉	DC：48V、110V、220V	4~6mA
  HRTH-J-2H2D-X-T	2常開2常閉	AC：48V、110V、220V	4~6mA
  HRTH-Y-2Z-X-T	2轉換	DC：48V、110V、220V	4~6mA
  HRTH-J-2Z-X-T	2轉換	AC：48V、110V、220V	4~6mA

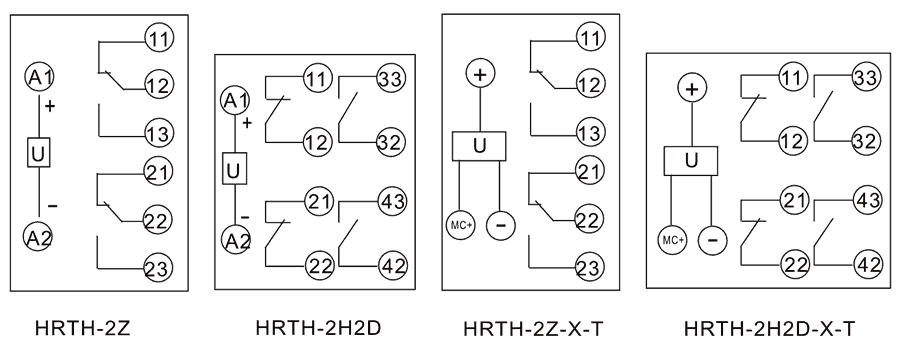

  接線圖



  HRTH-J-2Z技術參數

  額定參數
  直流額定電壓	48V、110V、220V可選
  交流額定電壓	48V、110V、220V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤80%額定電壓
  動作時間	<20ms
  返回電壓	≤20%
  功耗	≤10W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點
