  • SSJ-42A時間繼電器
  • 文章類別:SSJ型靜態時間繼電器
  • 文章概述
  • 產品型號:SSJ-42A
    額定電壓: 交流110V、220V
    延時范圍:0.02s~9.99s
    安裝方式:導軌安裝

  • 詢價留言

    • 概述
      SSJ-42A時間繼電器采用靜態集成電路,用于電力系統二次回路繼電保護及自動控制回路中,作為延時裝置,使被控元件得到所需延時。 具有精度高、功耗小、動作時間準確、整定直觀方便、范圍寬等特點,且工作電源采用開關電源變換,交直流通用,是替代電磁型時間繼電器的理想產品。

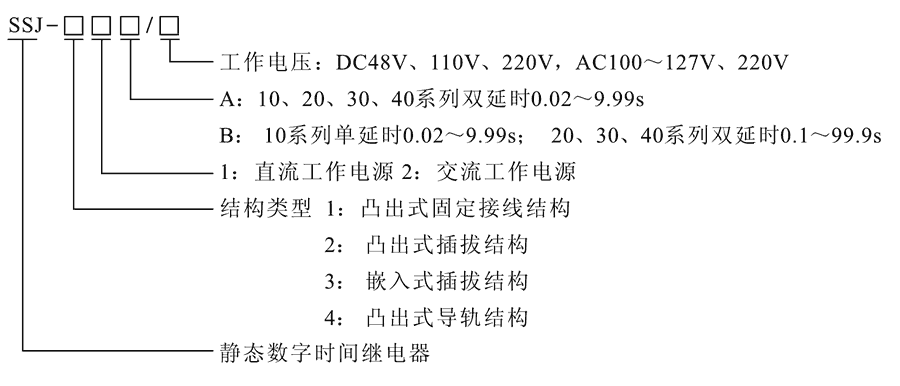

      型號及含義
      SSJ-42A型號及其含義
      主要特點
      ●延時精度高于電磁式時間繼電器,能滿足電力系統繼電保護中縮短保護時間級差的要求,是目前時間繼電器理想的更新換代產品。SSJ-42A時間繼電器采用撥碼整定,撥碼開關的三位數乘以0.01s或0.1s時間時基即為整定時間,改變整定值無需進行校驗。
      ●SSJ-42A為動作延時型數字時間繼電器采用進口CMOS集成電路構成,主要由振蕩器、分頻器和三級脈沖計數器組成,通過BCD碼撥碼開關整定延時值。
      ●通常不帶電,施加額定電壓后,繼電器內部瞬動繼電器動作、同時晶振起振, 產生時鐘脈沖,經分頻后由計數器計脈沖數,當所計脈沖數達到延時整定值時,觸發器翻轉,驅動出口繼電器動作,實現所需延時,SSJ-42A時間繼電器由于采用了晶體振蕩器并增加時間補償預置電路,對于極短的延時值也嚴格符合整定值,具有極高的精度。
      ●繼電器的雙延時回路延時相對獨立,并各自驅動一個執行繼電器, 所以兩個執行繼電器的動合觸點按延時長短,可作為繼電器的中止和滑動觸點使用,但滑動觸 點閉合后, 其閉合狀態一直保持到繼電器失電返回為止,如用戶需滑動觸點閉合一定時間后立即返回,訂貨時需特別注明,并提出滑動觸點的閉合持續時間。

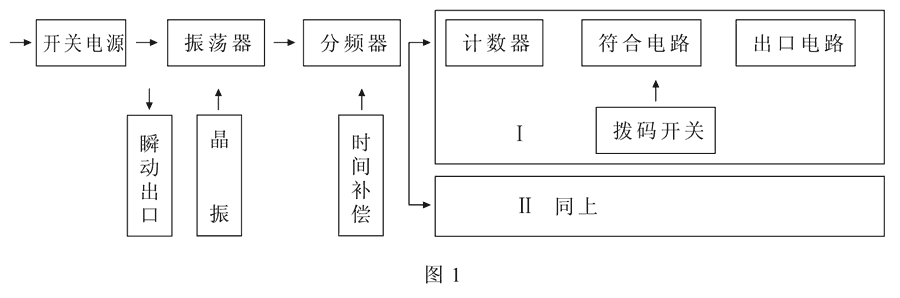

      SSJ-42A原理圖

      采用進口CMOS集成電路,內部由振蕩器、分頻器和三級脈沖計數器組成,通過BCD碼撥碼開關整定延時值。 SSJ-42A時間繼電器由于采用了晶體振蕩器并增加時間補償預置電路,對于極短的延時值也嚴格符合整定值,具有極高的精度。。

      SSJ-42A工作原理圖

      觸點類型及延時范圍
      型號 延時范圍 觸點類型 電源類型
      SSJ-11A 0.02s~9.99s 雙延時(即2幅獨立延時動合觸點,1副瞬動動合觸點) DC:48V、110V、220V
      SSJ-11B 0.02s~9.99s 單延時(即1副延時動合觸點,1副瞬動轉換觸點)
      SSJ-12A 0.02s~9.99s 雙延時(即2幅獨立延時動合觸點,1副瞬動動合觸點) AC:100~127V、220V
      SSJ-12B 0.02s~9.99s 單延時(即1副延時動合觸點,1副瞬動轉換觸點)
      SSJ-21A 0.02s~9.99s 雙延時(即2副獨立延時動合觸點,1副瞬動轉換觸點) DC:48V、110V、220V
      SSJ-21B 0.1s~99.9s
      SSJ-22A 0.02s~9.99s AC:100~127V、220V
      SSJ-22B 0.1s~99.9s
      SSJ-31A 0.02s~9.99s 雙延時(即2副獨立延時動合觸點,2副瞬動轉換觸點) DC:48V、110V、220V
      SSJ-31B 0.1s~99.9s
      SSJ-32A 0.02s~9.99s AC:100~127V、220V
      SSJ-32B 0.1s~99.9s
      SSJ-41A 0.02s~9.99s 雙延時(即2副獨立延時動合觸點,1副瞬動轉換觸點) DC:48V、110V、220V
      SSJ-41B 0.1s~99.9s
      SSJ-42A 0.02s~9.99s AC:100~127V、220V
      SSJ-42B 0.1s~99.9s

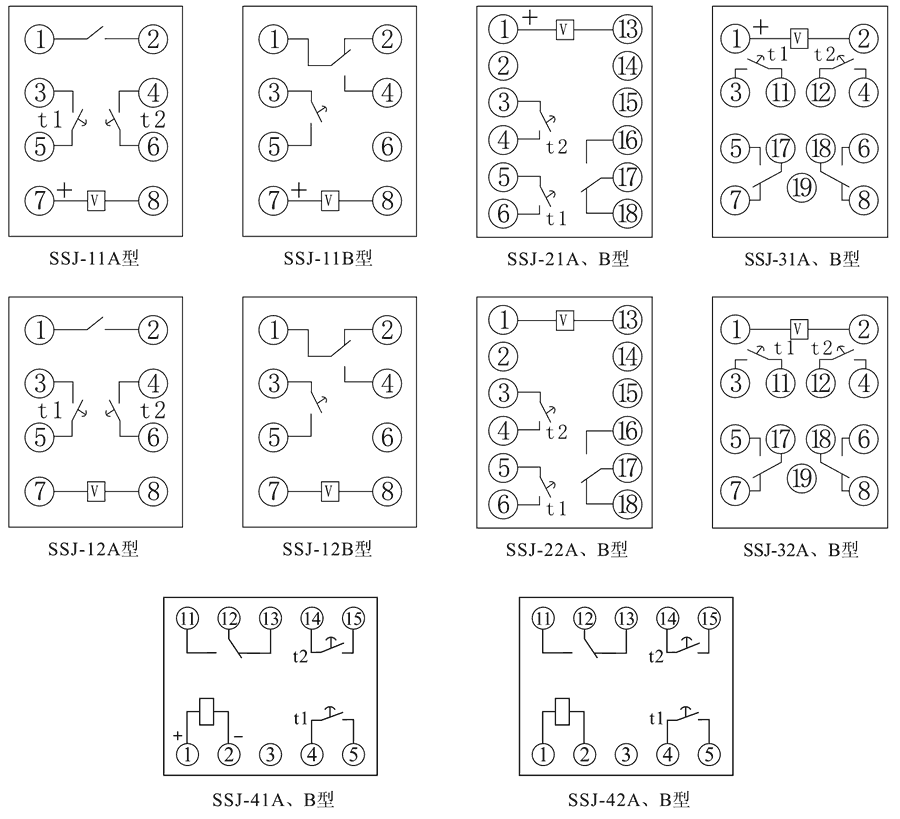

      接線圖
      SSJ-42A內部接線圖
      主要特點

      SSJ-42A阻燃殼體

      SSJ-42A靜態集成電路

      SSJ-42A端子排接線

      SSJ-42A導軌條安裝

      導軌安裝結構
      SSJ-42A導軌安裝結構外形尺寸
      凸出固定式安裝結構
      SSJ-42A凸出固定式安裝結構
      凸出插拔式安裝結構
      SSJ-42A凸出插拔式安裝結構
      嵌入插拔式安裝結構
      SSJ-42A嵌入插拔式安裝結構
